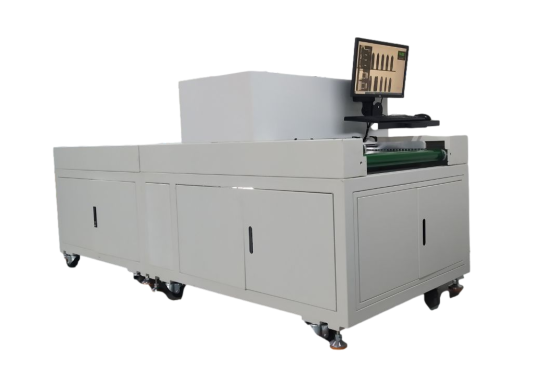

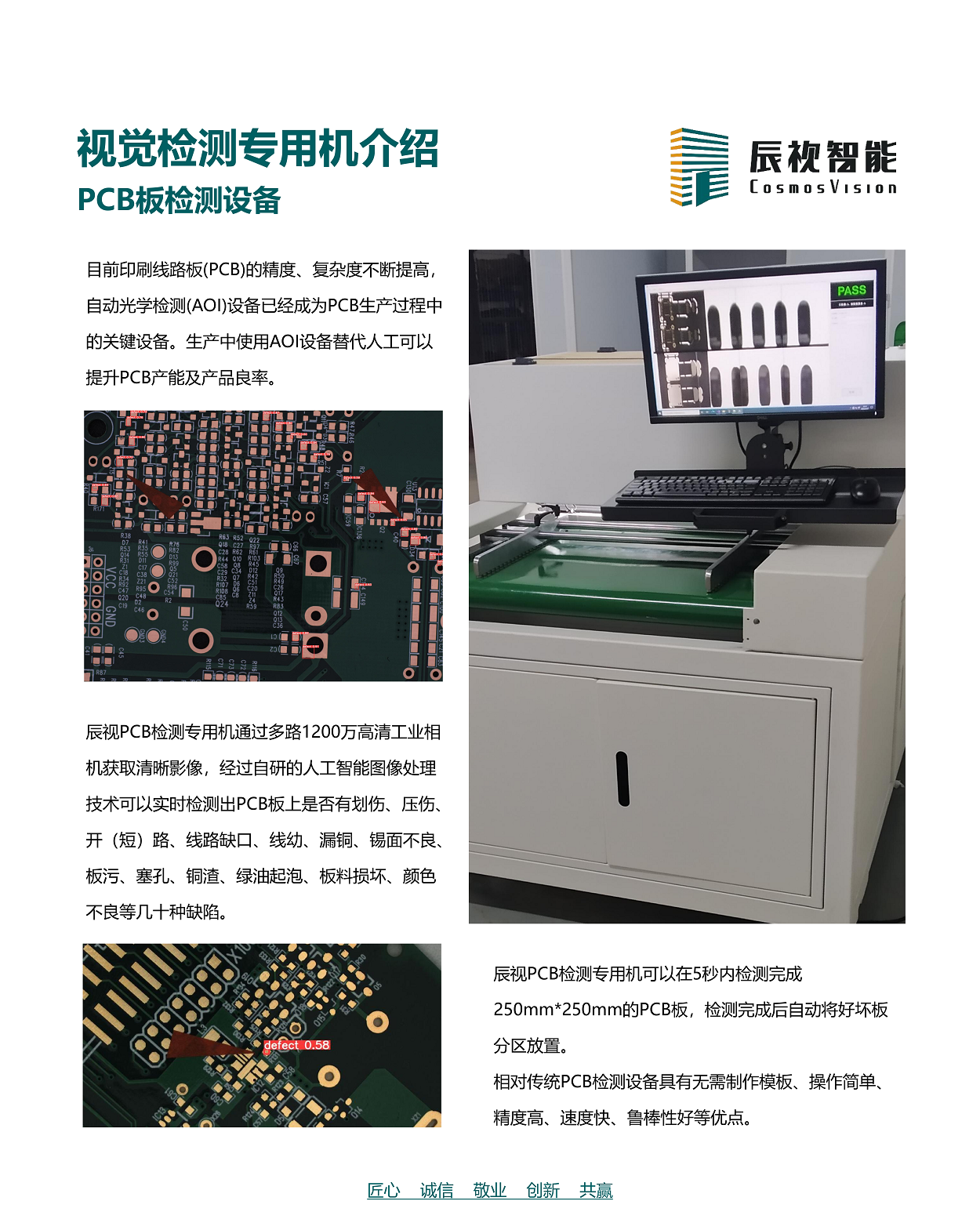

PCB板检测专用机

目前印刷线路板(PCB)的精度、复杂度不断提高,自动光学检测(AOI)设备已经成为PCB生产过程中的关键设备。生产中使用AOI设备替代人工可以提升PCB产能及产品良率。

pcb板检测

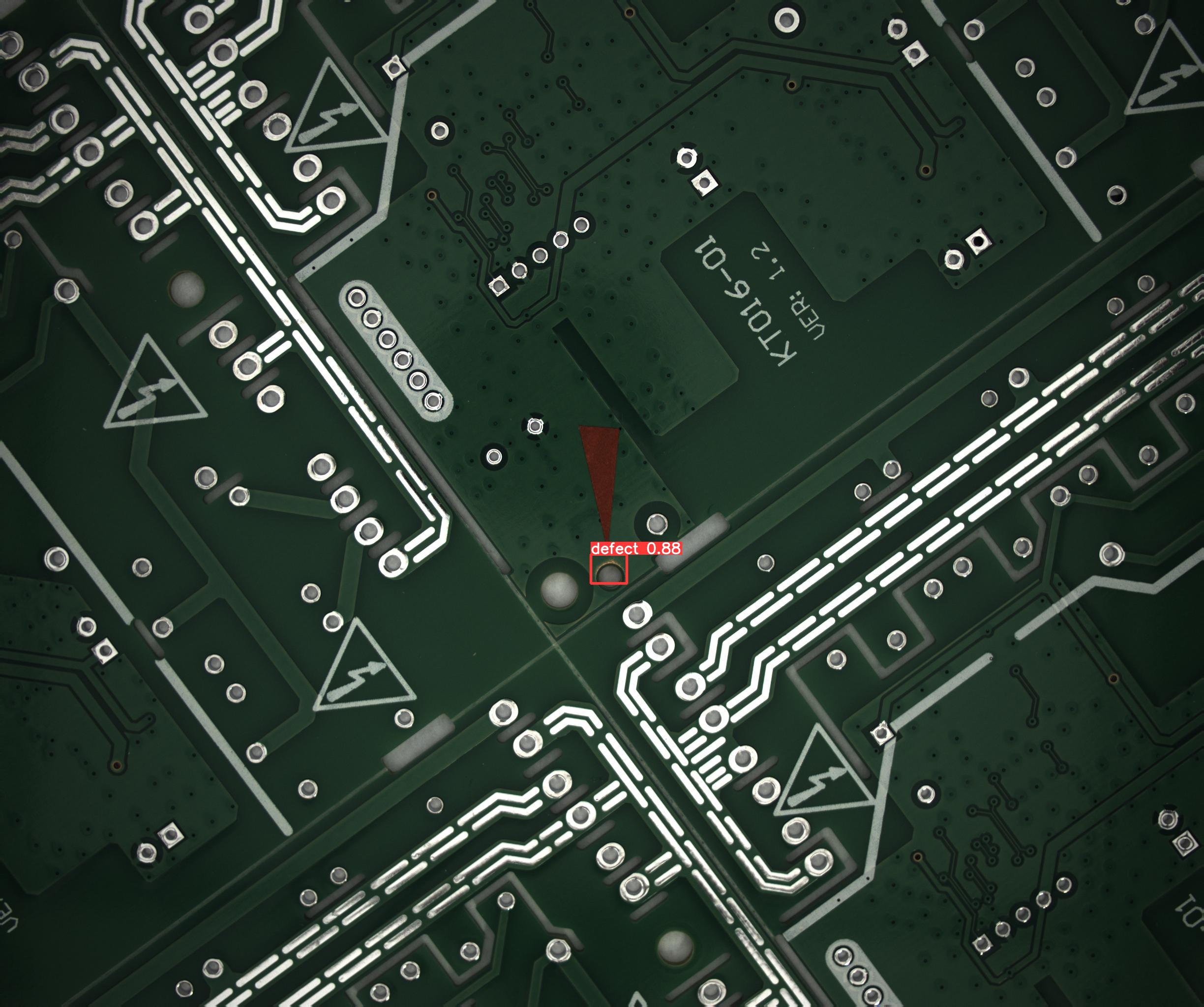

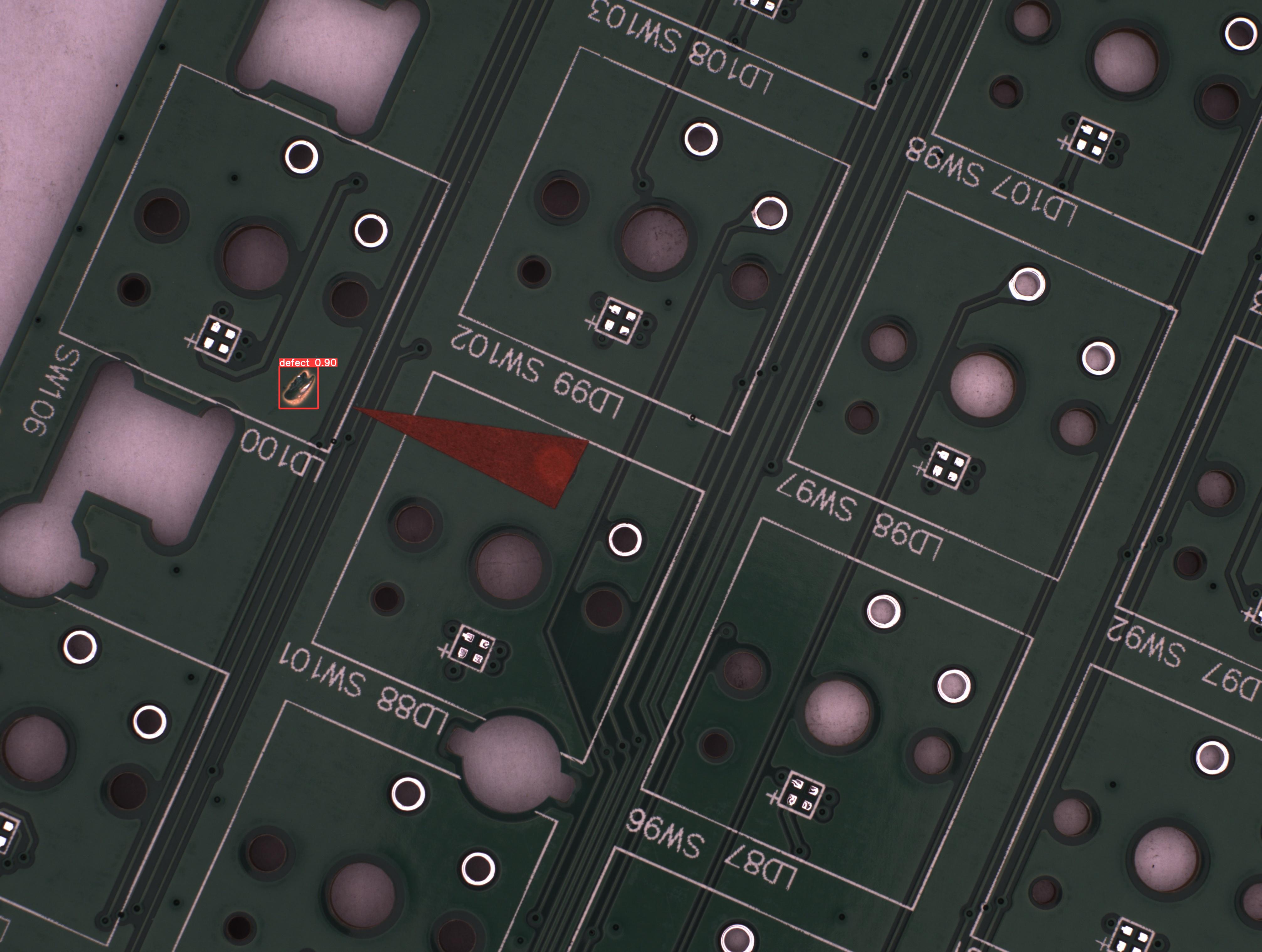

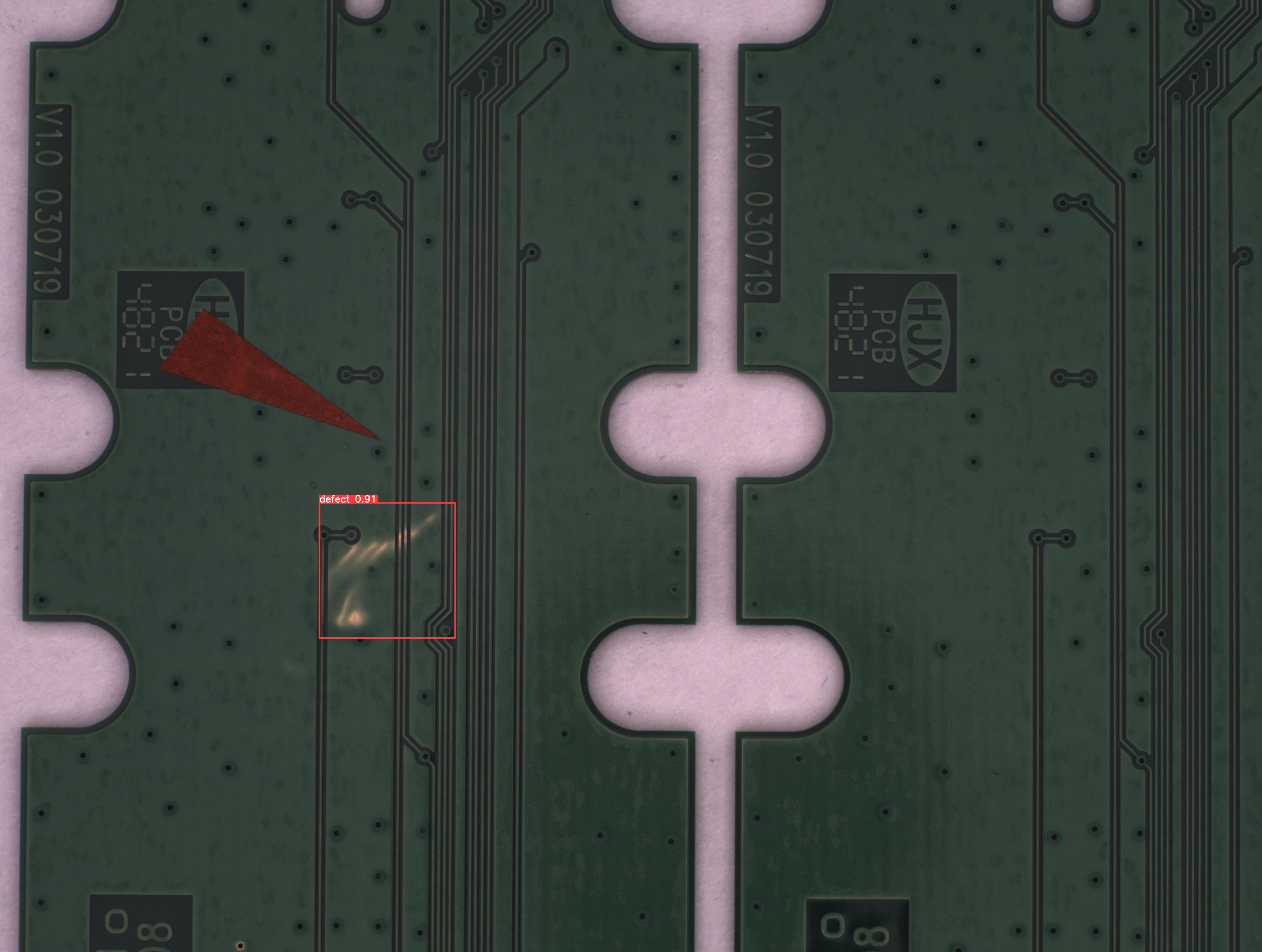

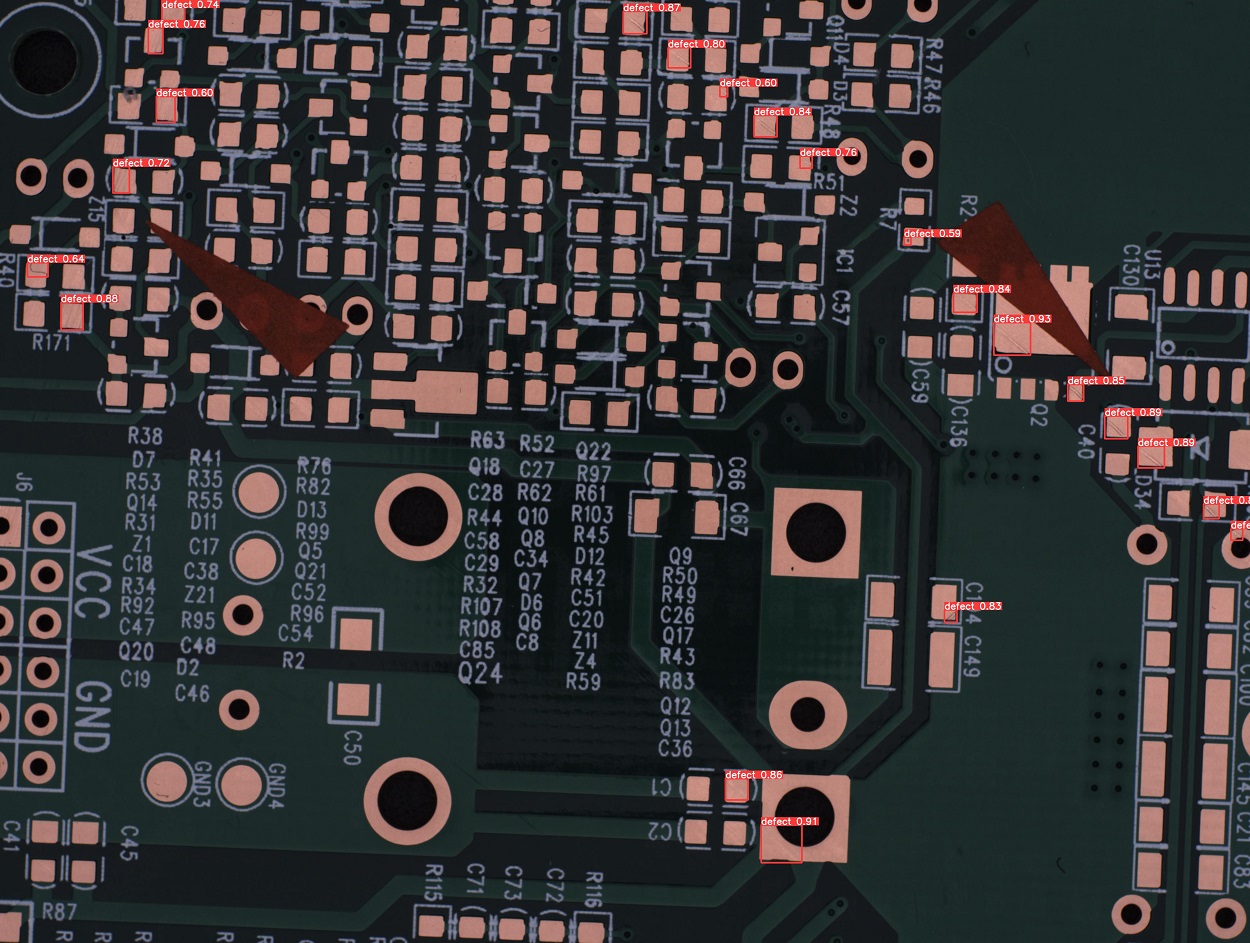

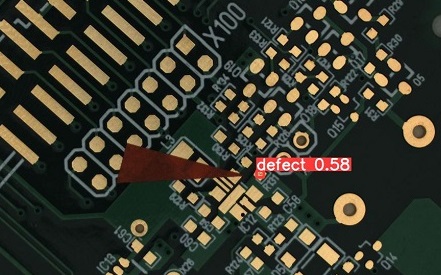

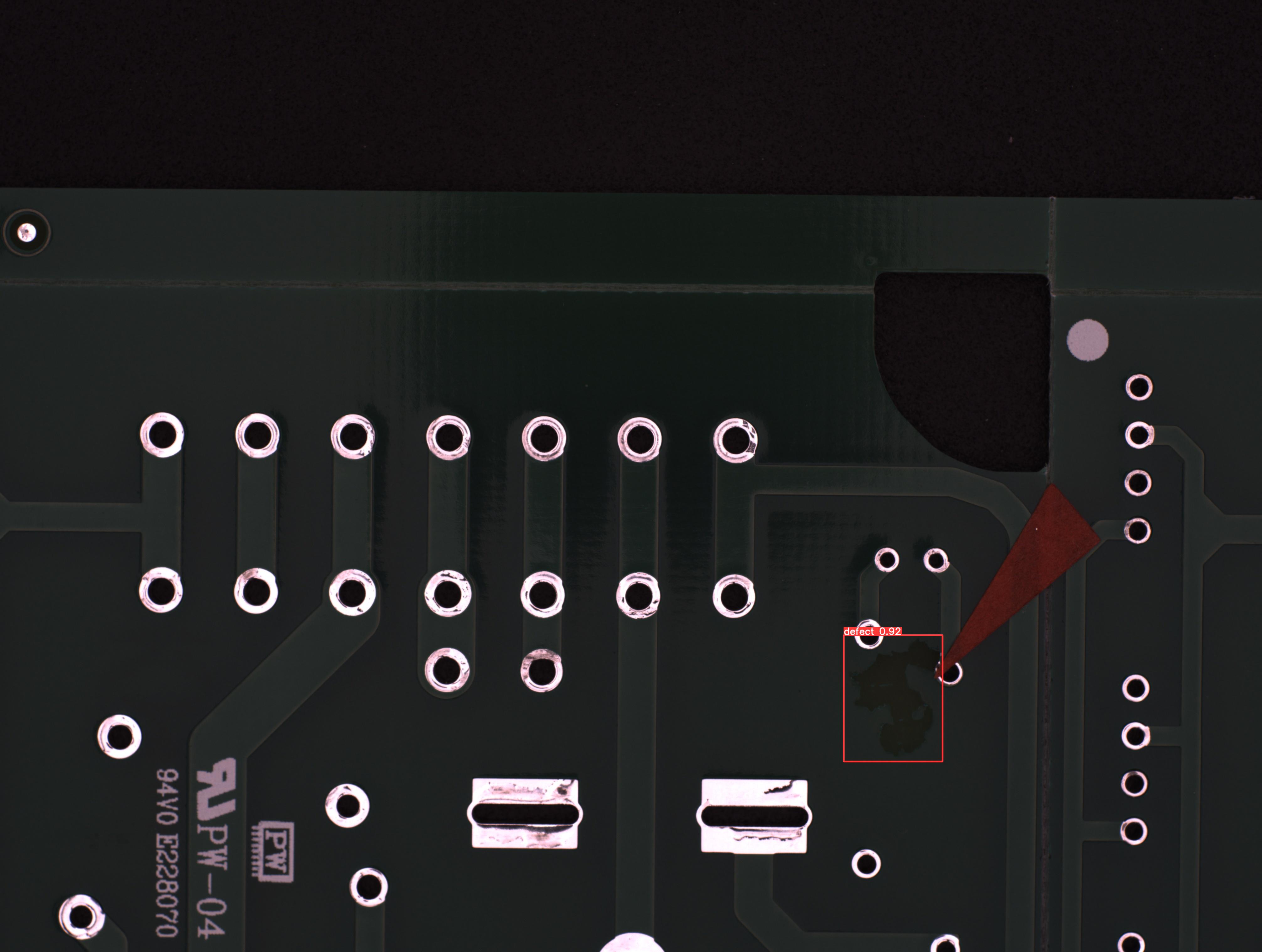

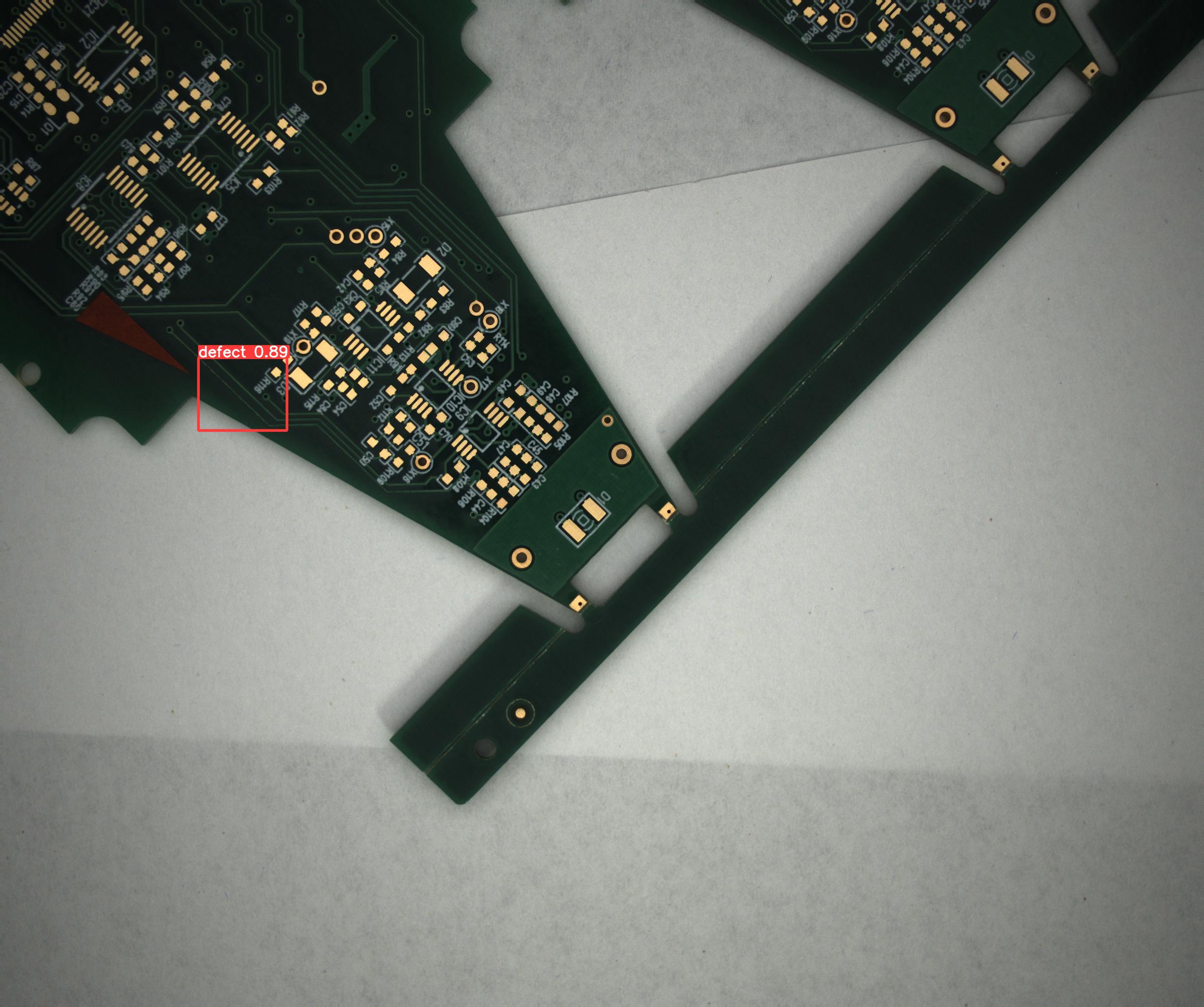

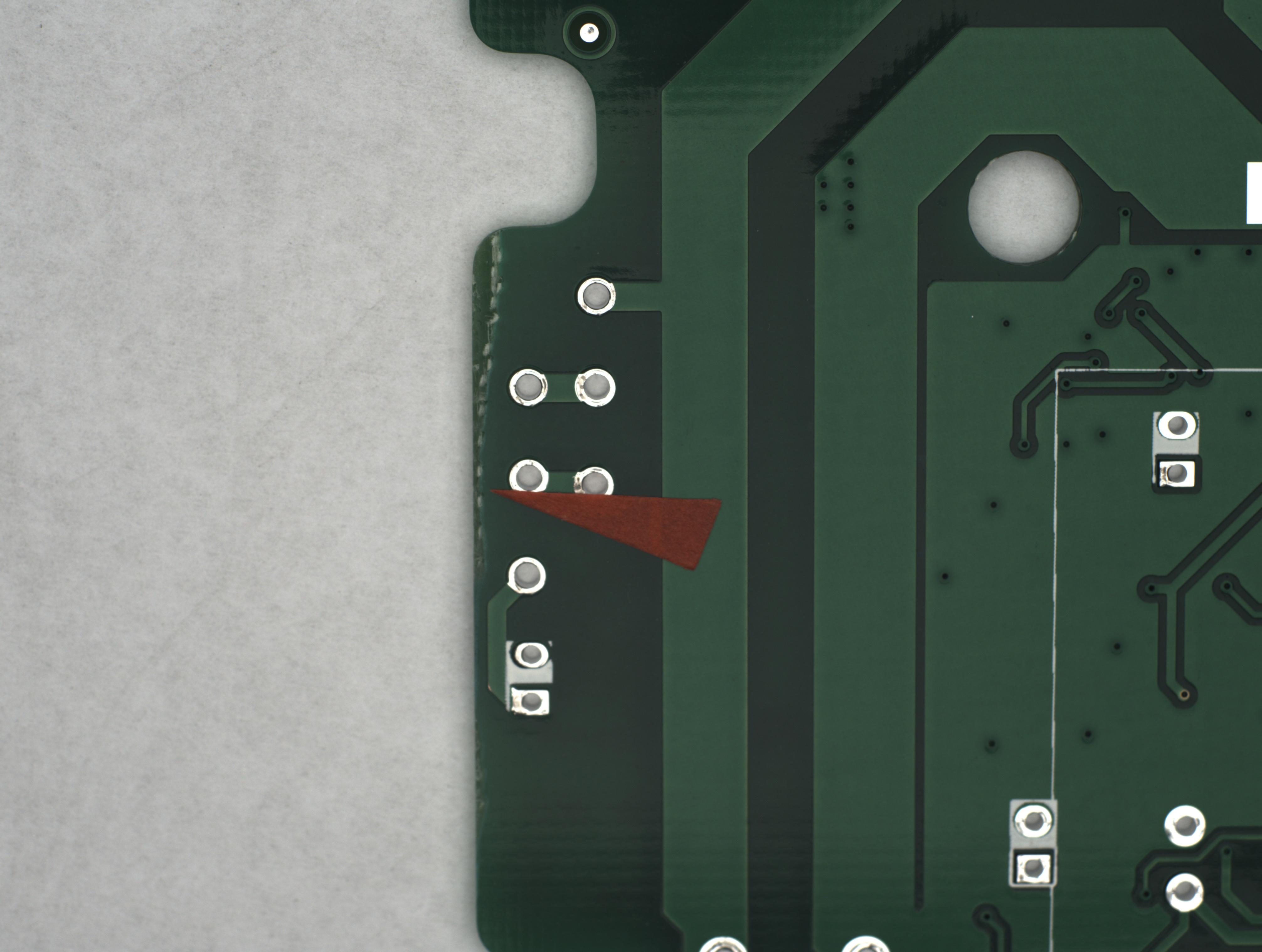

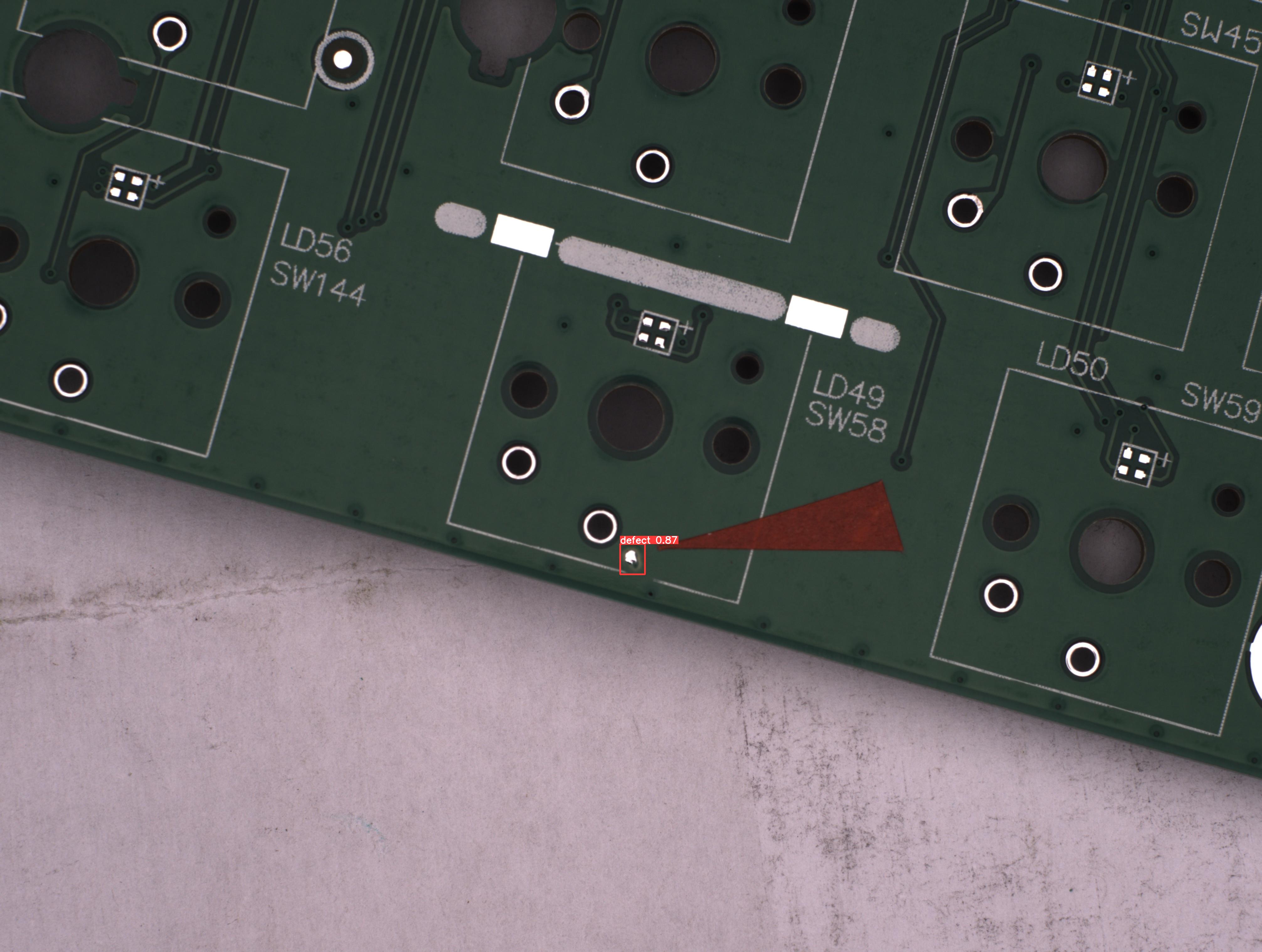

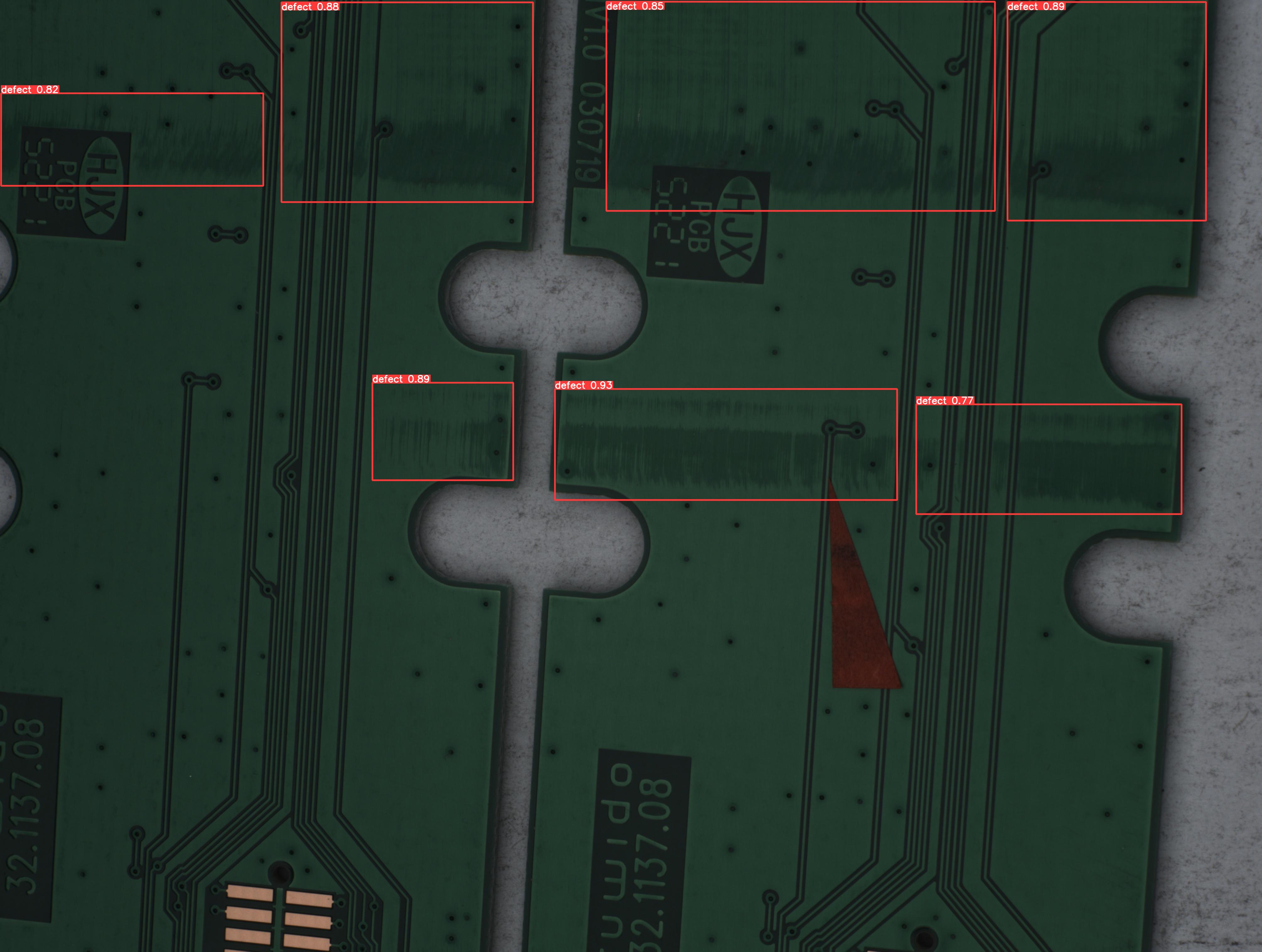

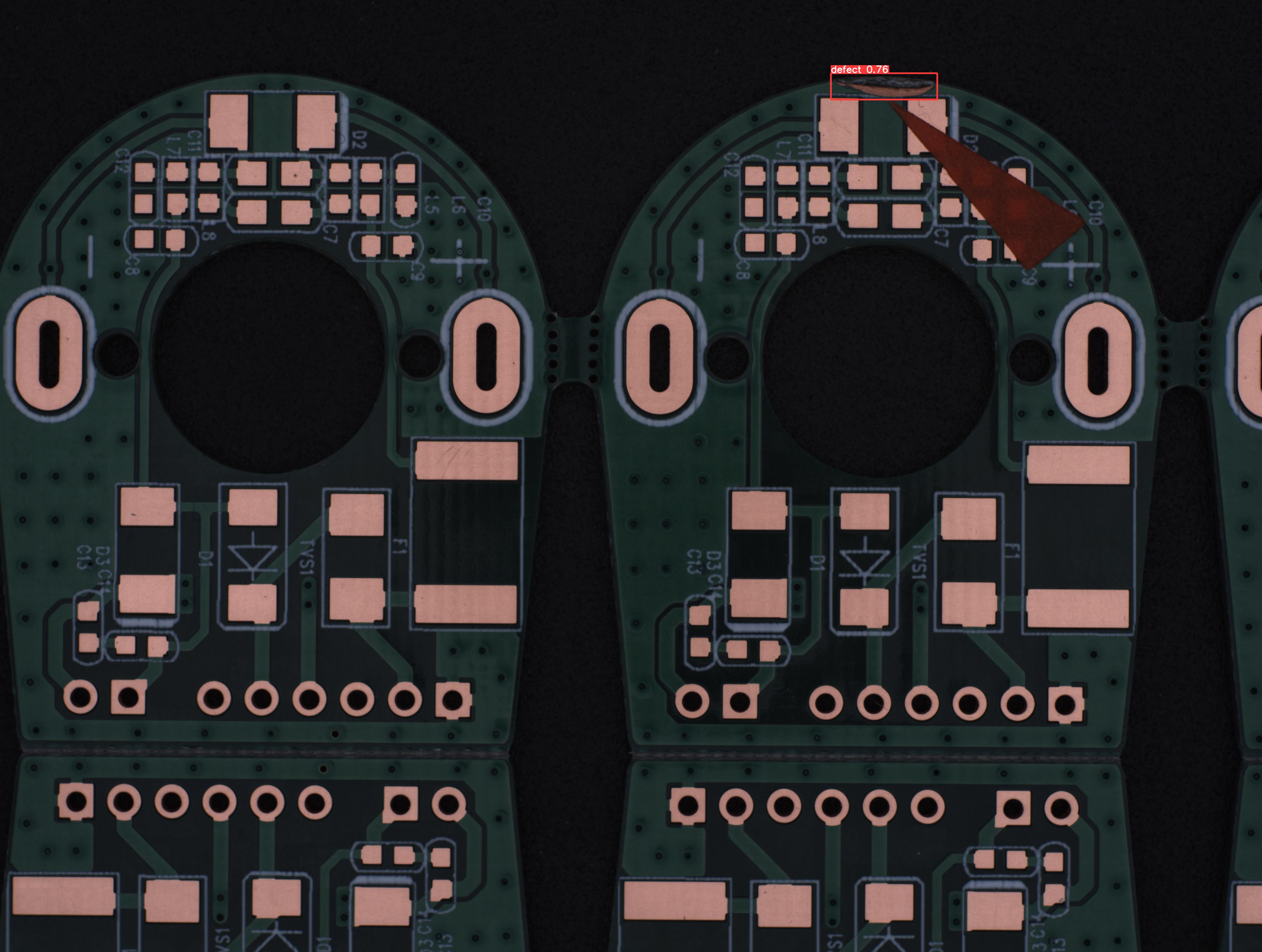

辰视PCB检测专用机通过多路1200万高清工业相机获取清晰影像,经过自研的人工智能图像处理技术可以实时检测出PCB板上是否有划伤、压伤、开(短)路、线路缺口、线幼、漏铜、锡面不良、板污、塞孔、铜渣、绿油起泡、板料损坏、颜色不良等几十种缺陷。

pcb板检测

辰视PCB检测专用机可以在5秒内检测完成250mm*250mm的PCB板,检测完成后自动将好坏板分区放置。
相对传统PCB检测设备具有无需制作模板、操作简单、精度高、速度快、鲁棒性好等优点。

pcb板检测

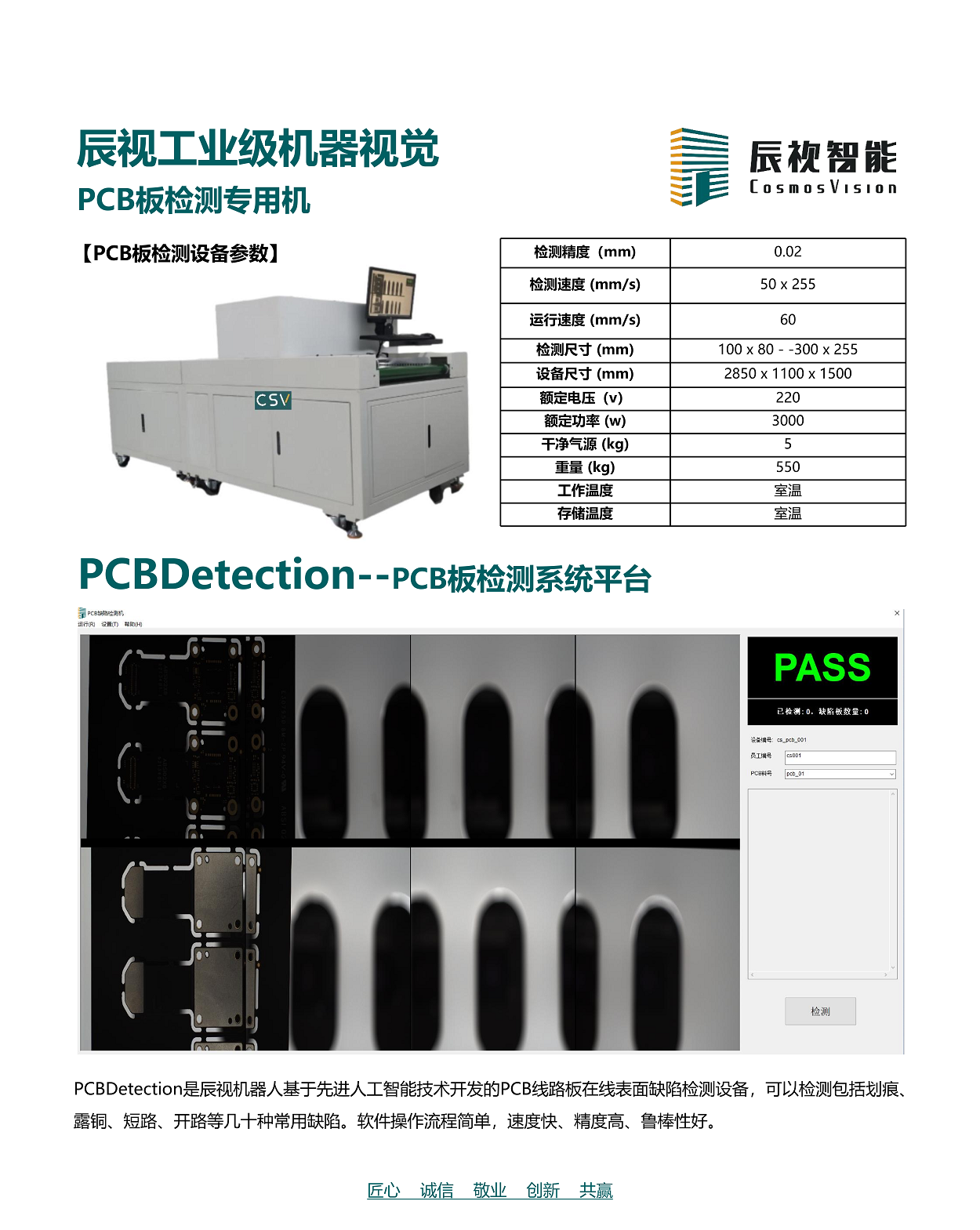

PCB板检测设备参数


检测精度(mm) 0.02
检测速度 (mm/s) 50 x 255
运行速度 (mm/s) 60
检测尺寸 (mm) 100 x 80 - -300 x 255
设备尺寸 (mm) 2850 x 1100 x 1500
额定电压(v) 220
额定功率 (w) 3000
干净气源 (kg) 5
重量 (kg) 550
工作温度 室温
存储温度 室温

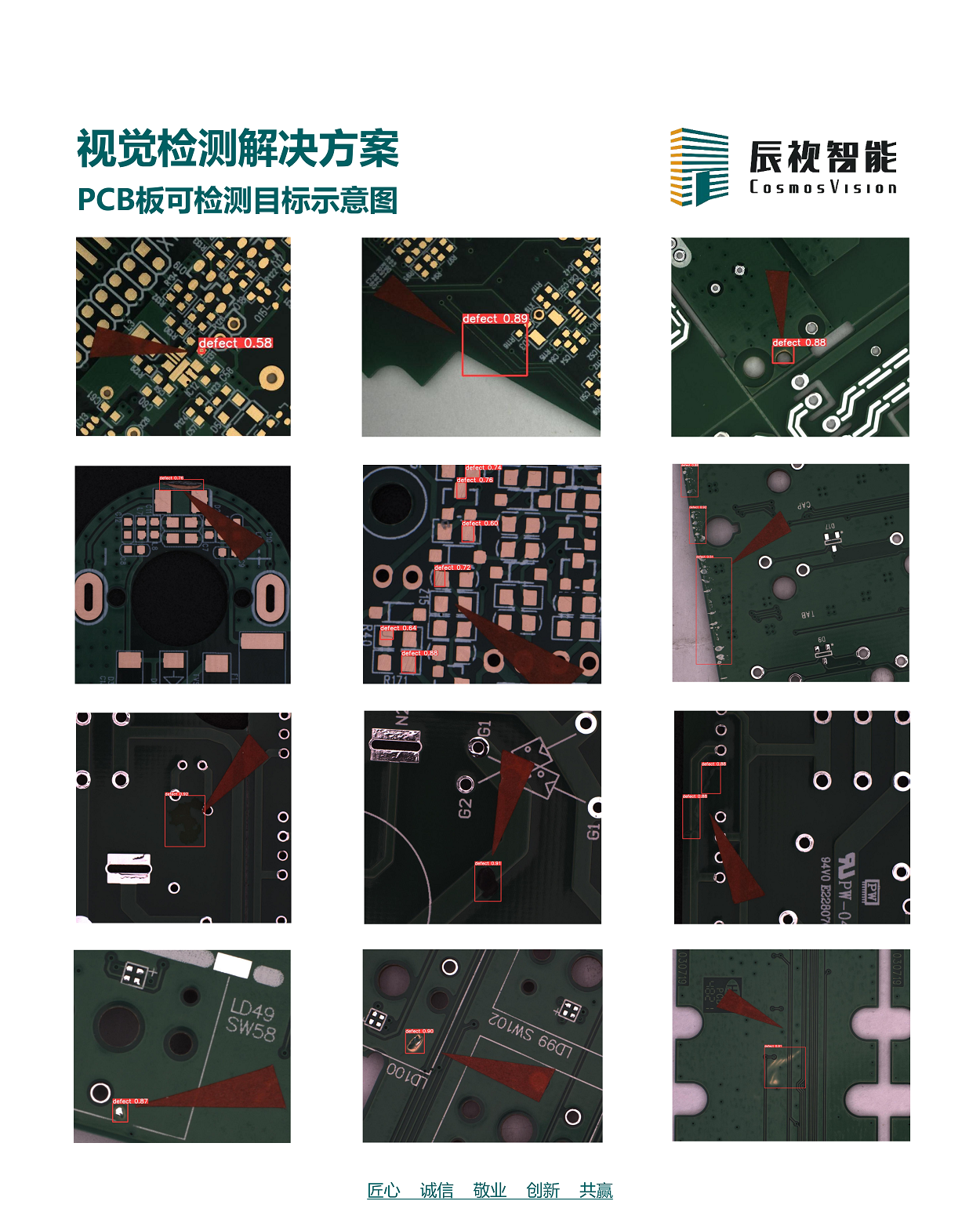

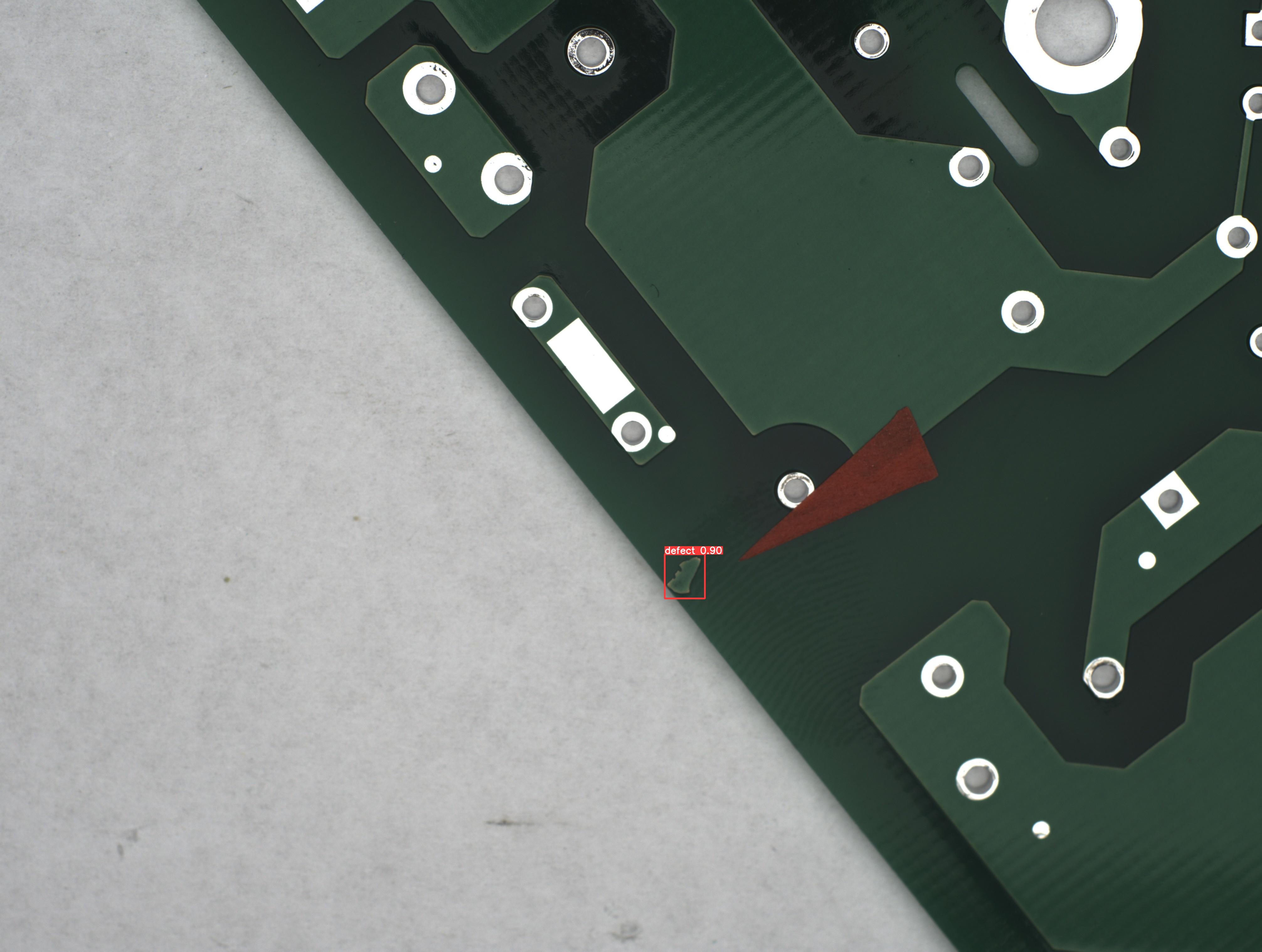

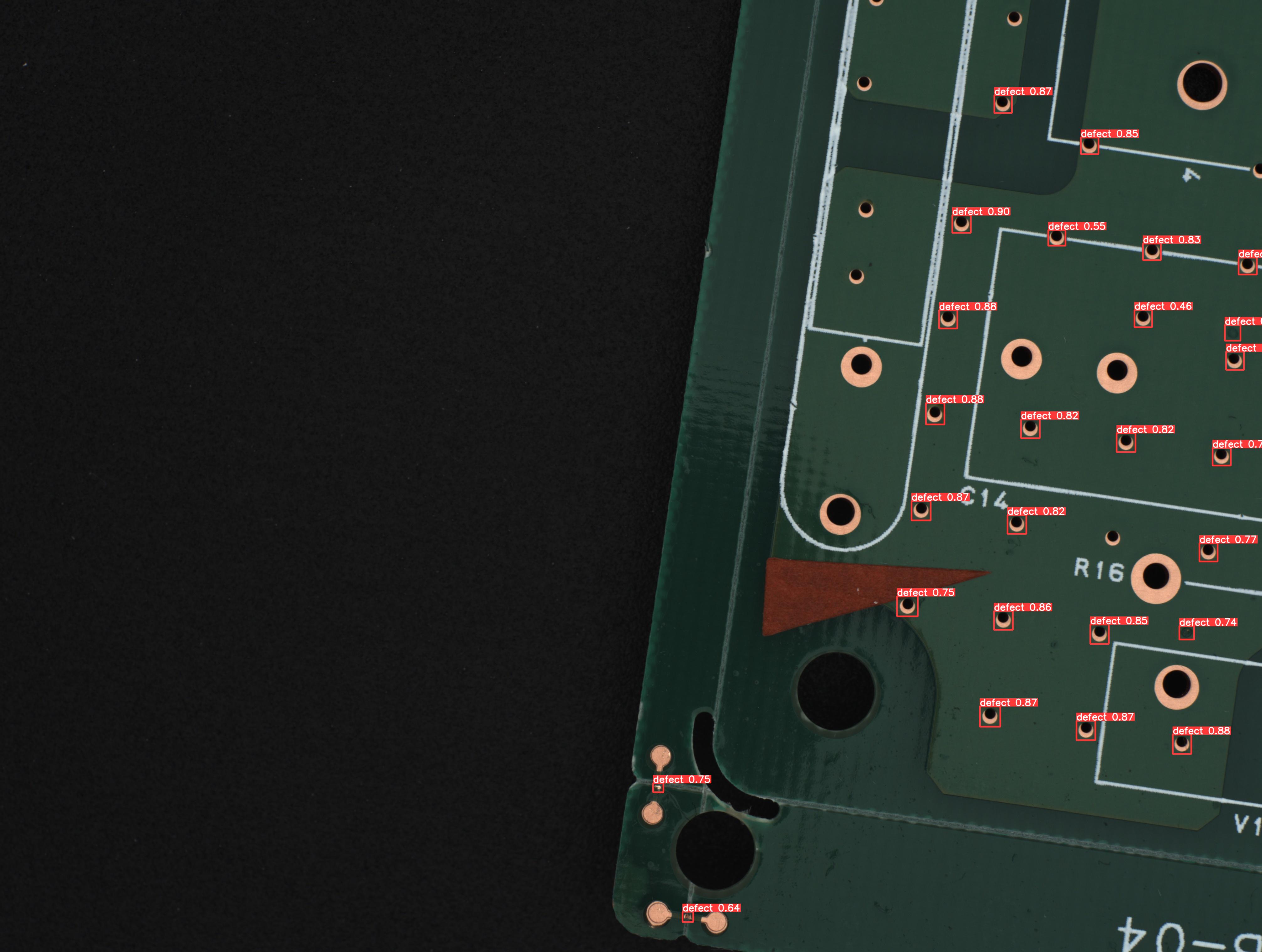

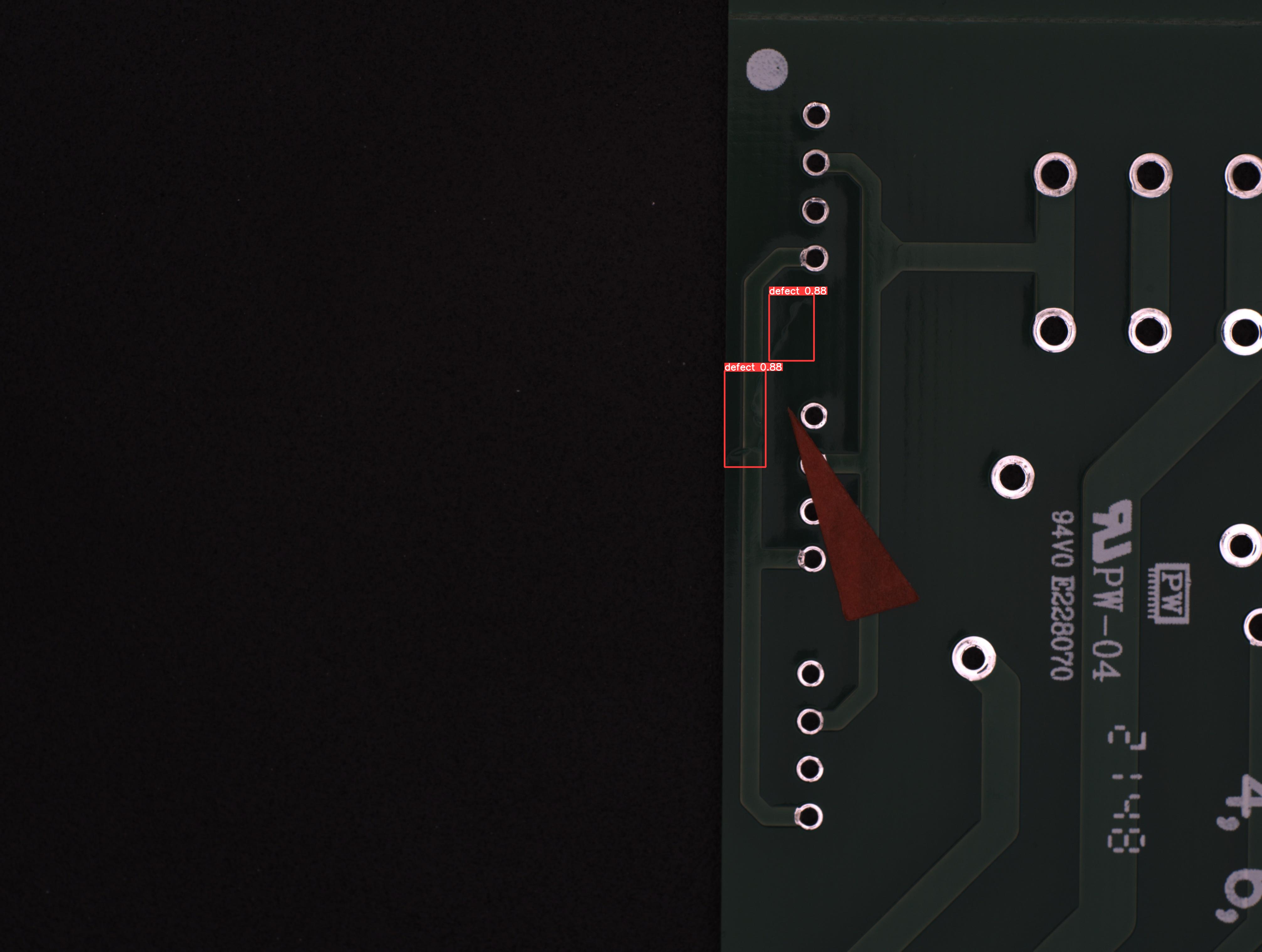

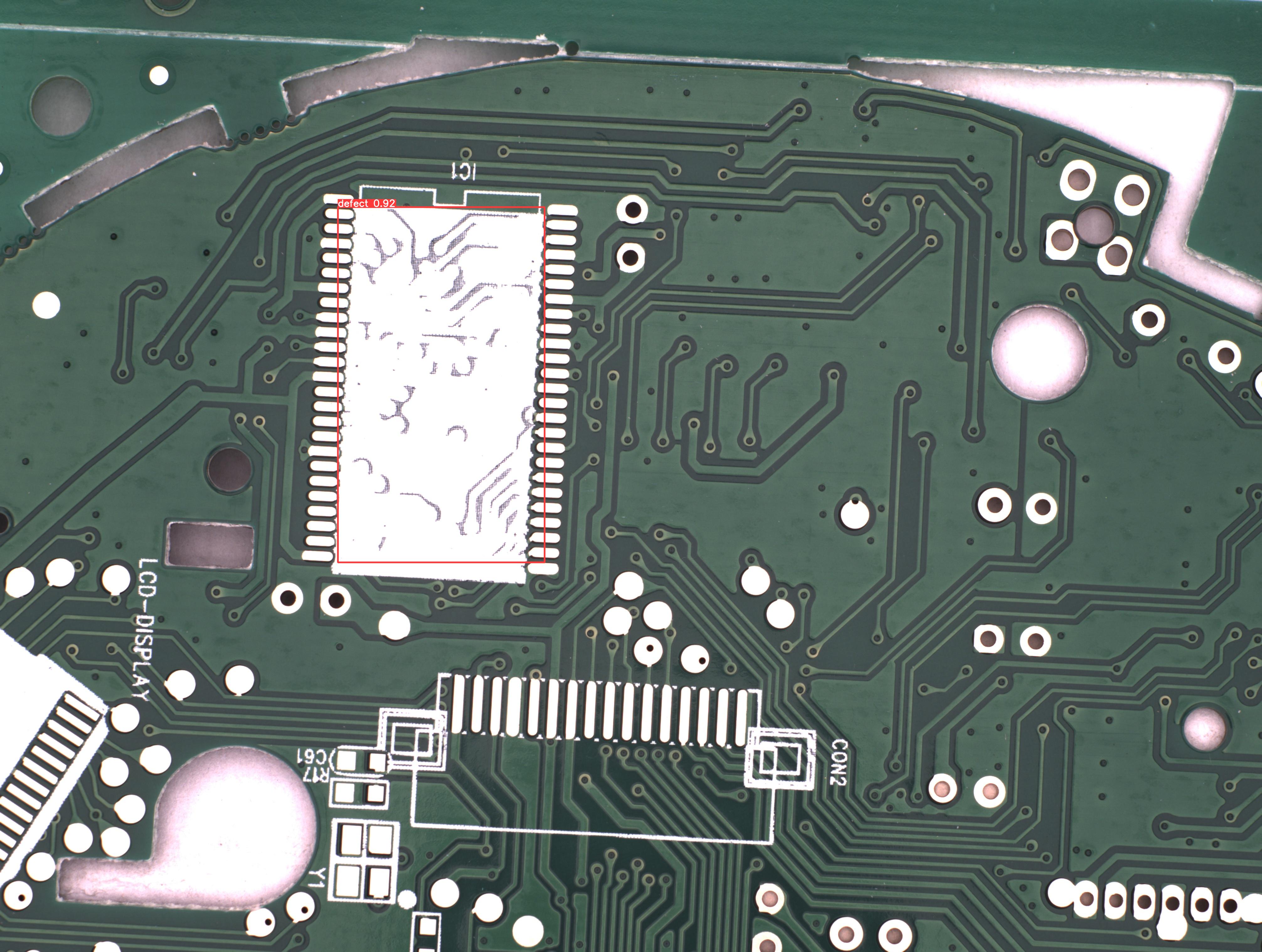

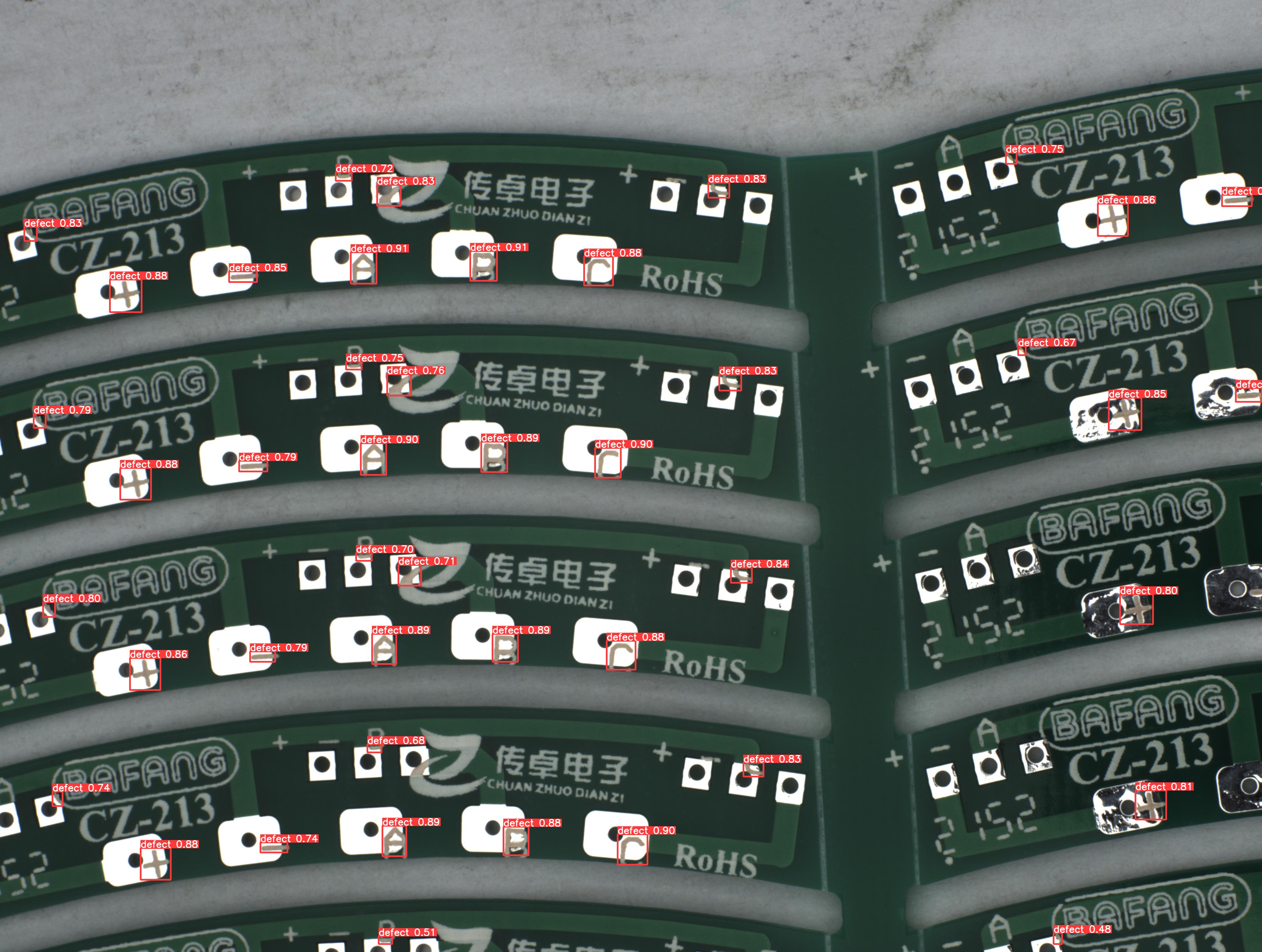

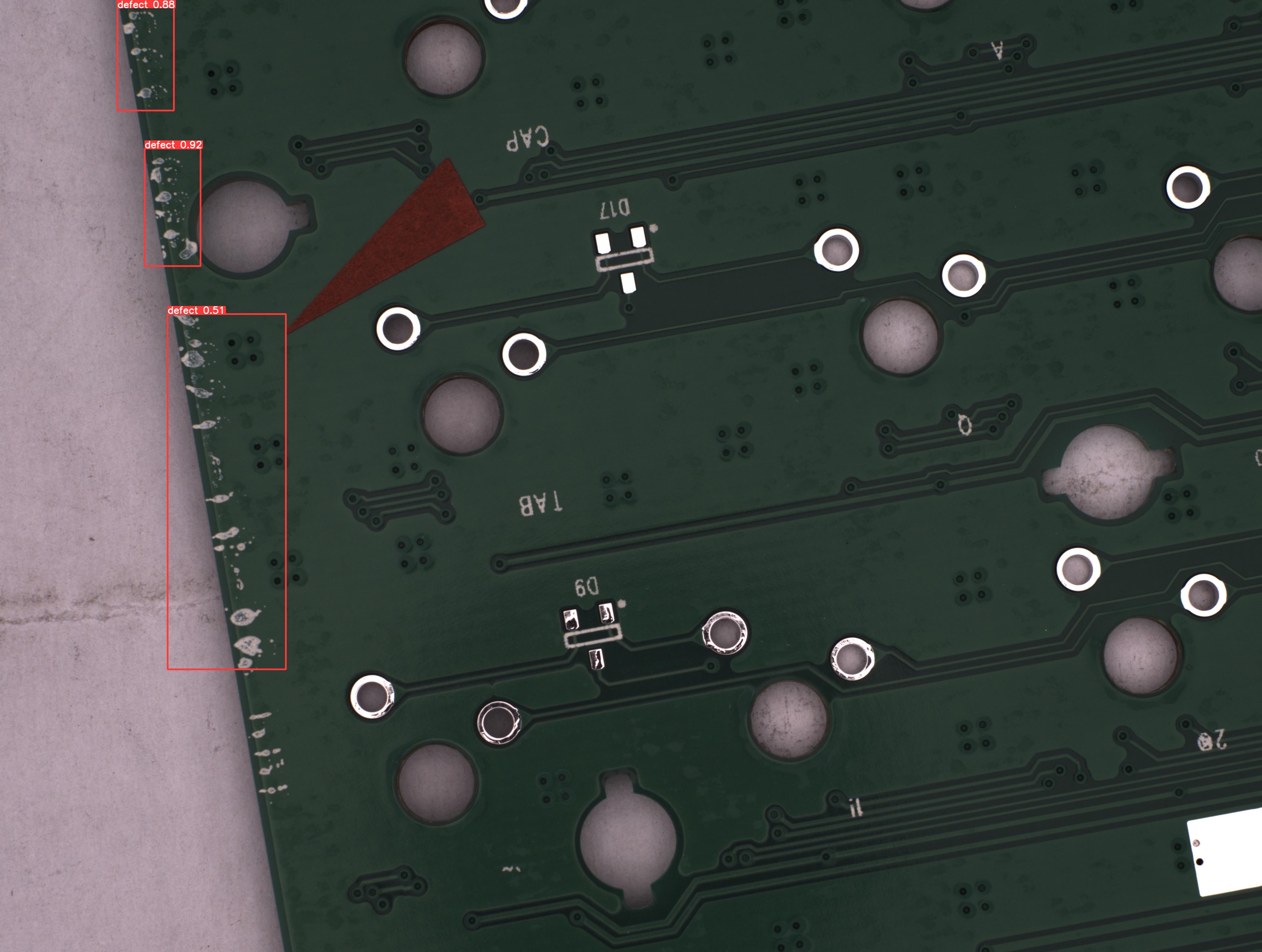

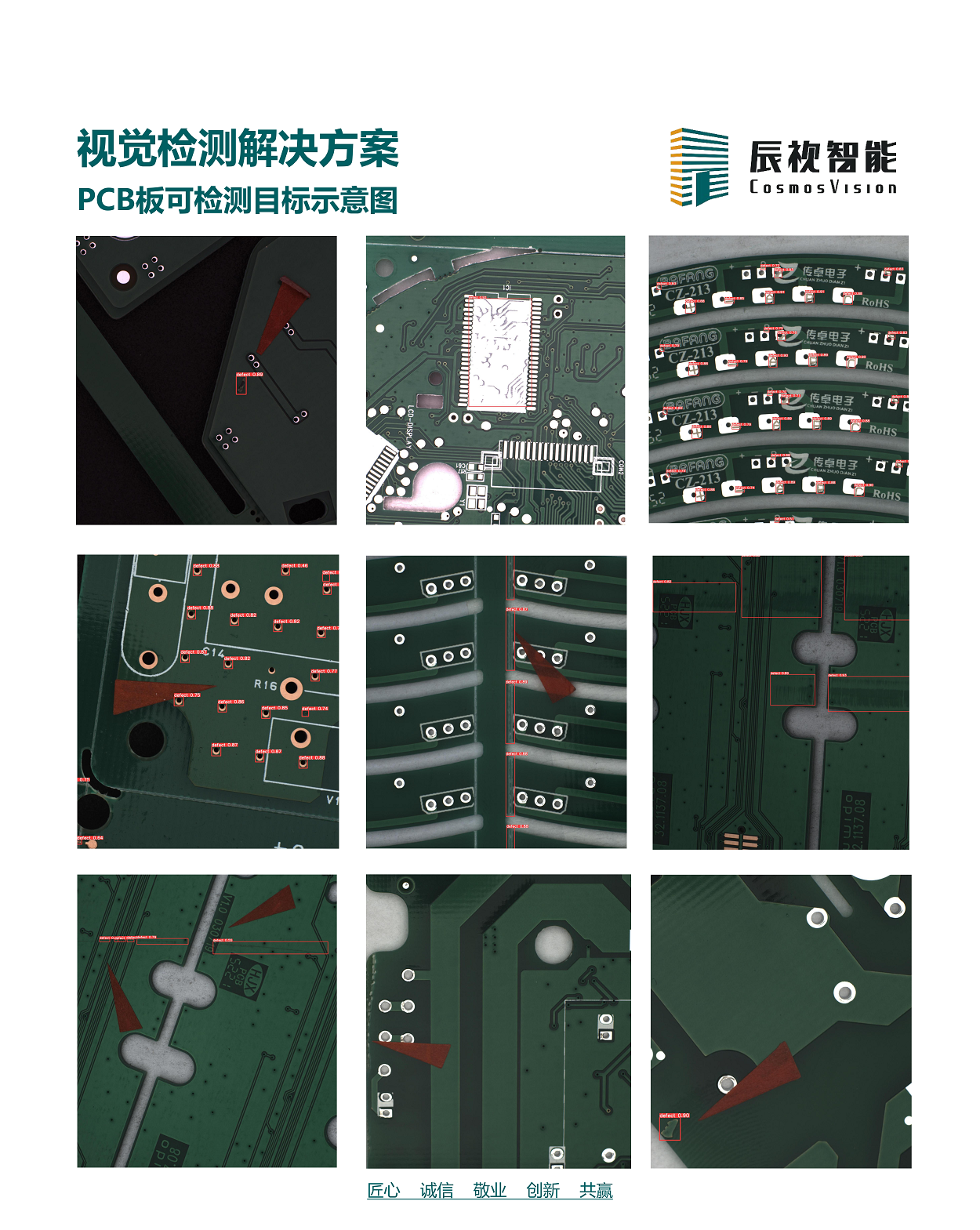

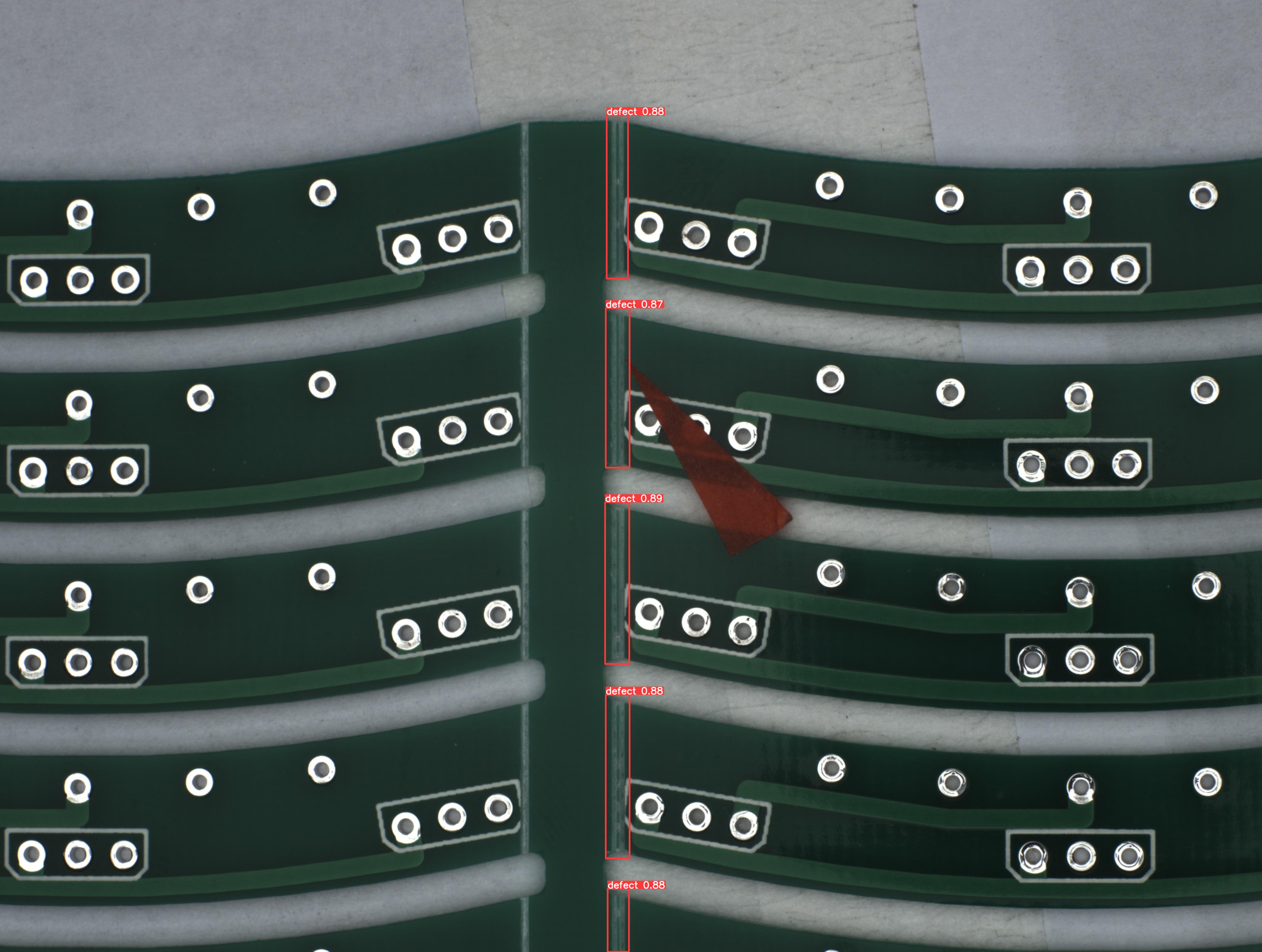

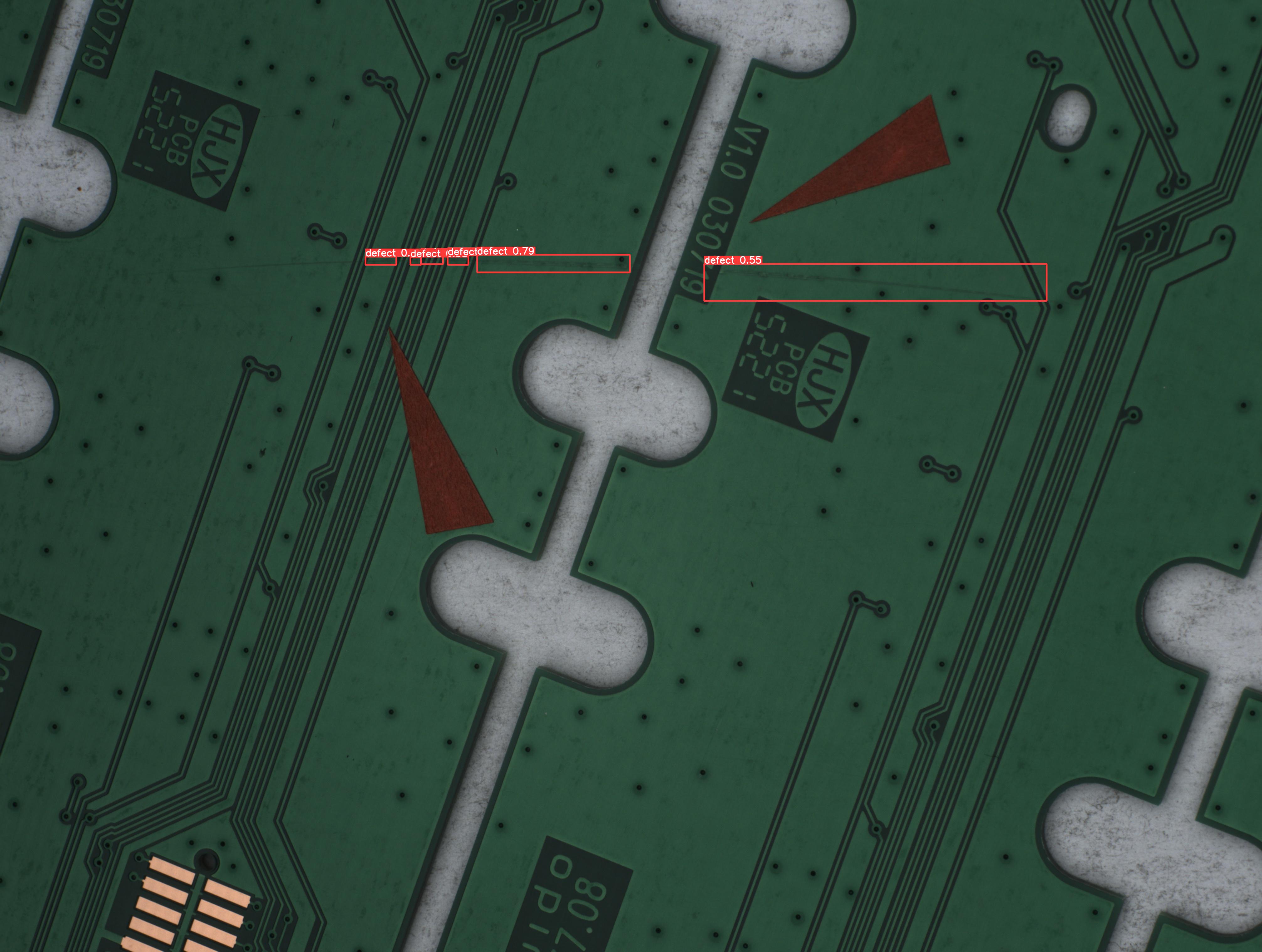

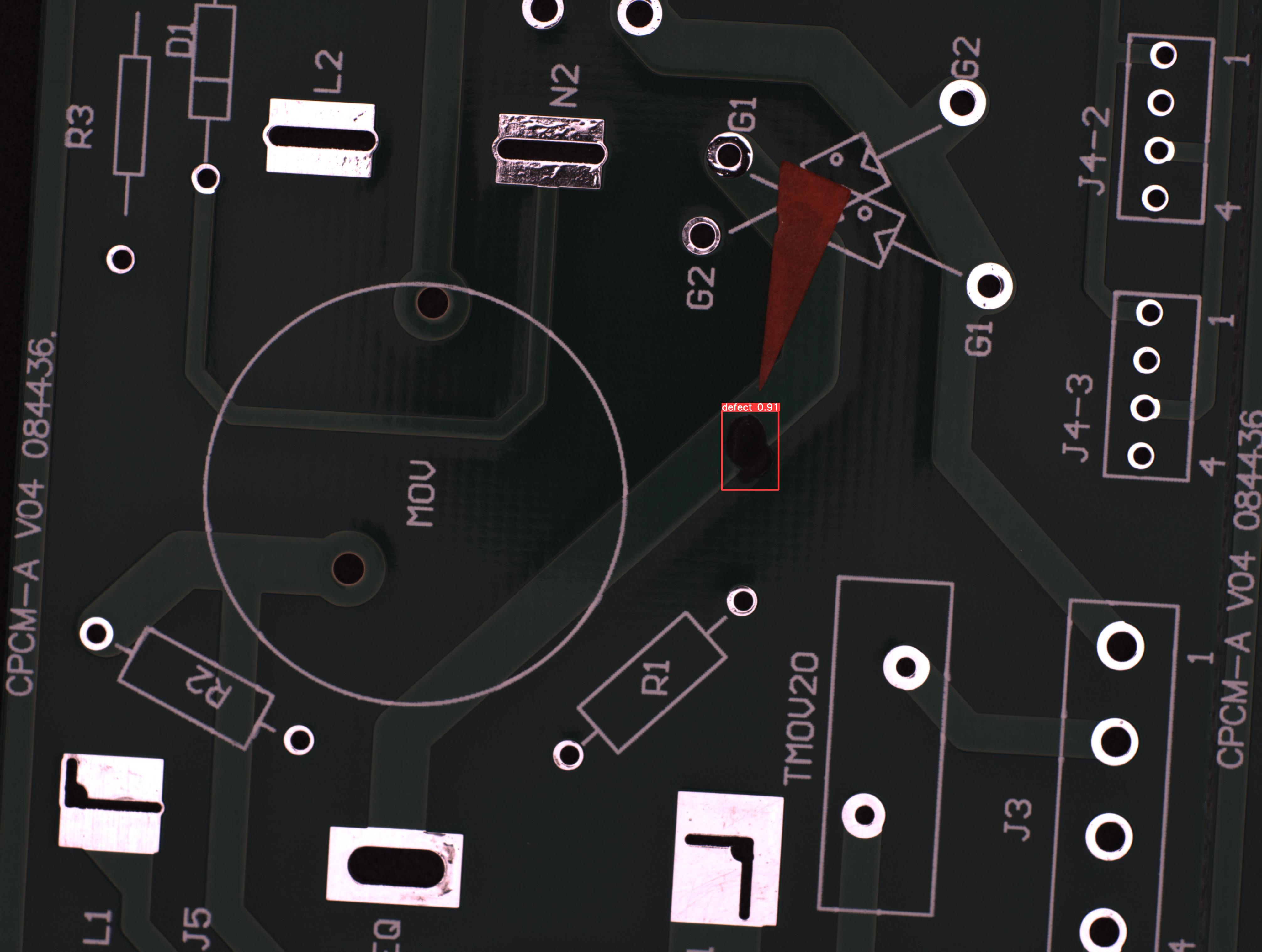

PCB板可检测目标示意图

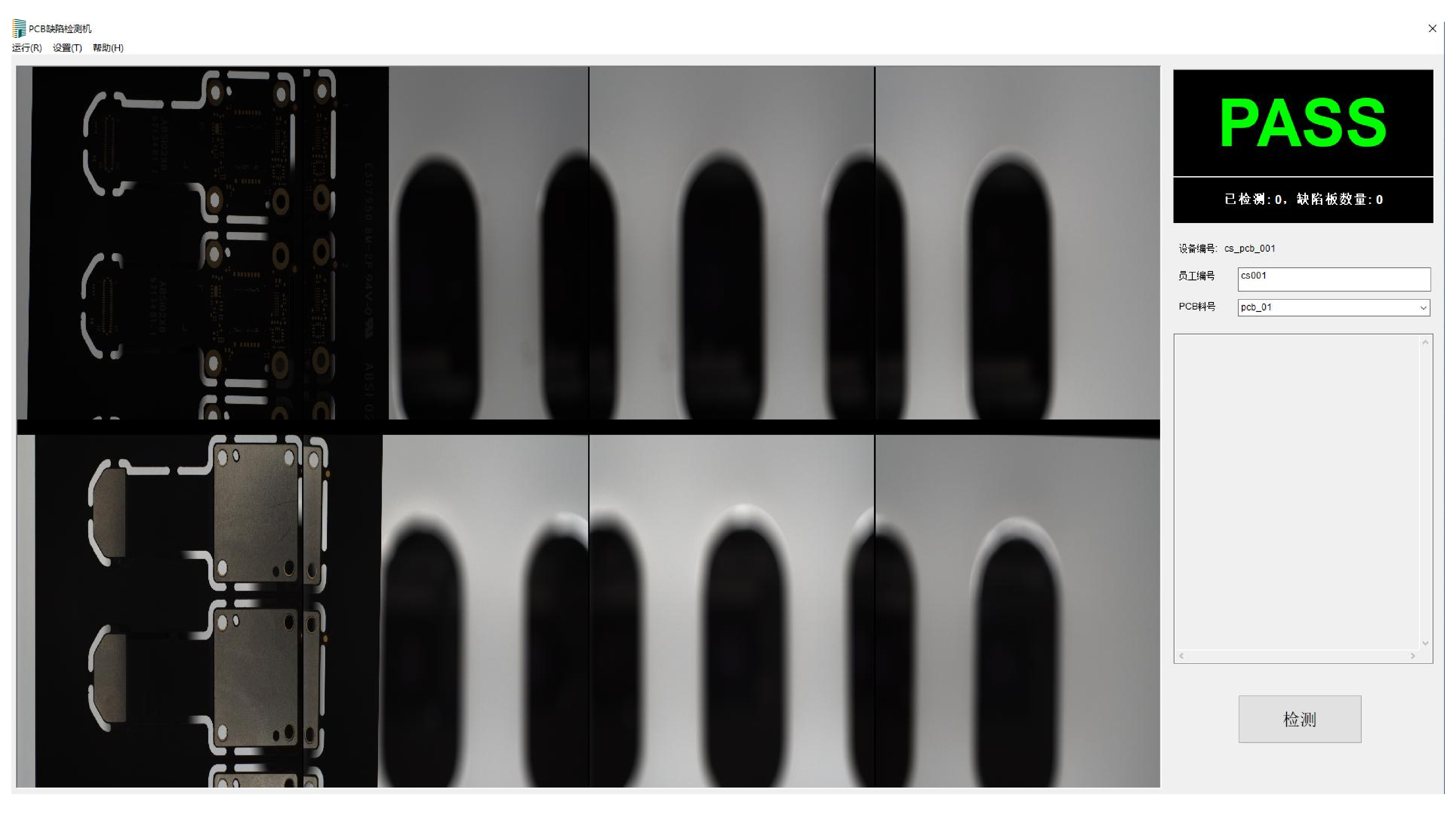

PCBDetection--pcb板检测系统平台

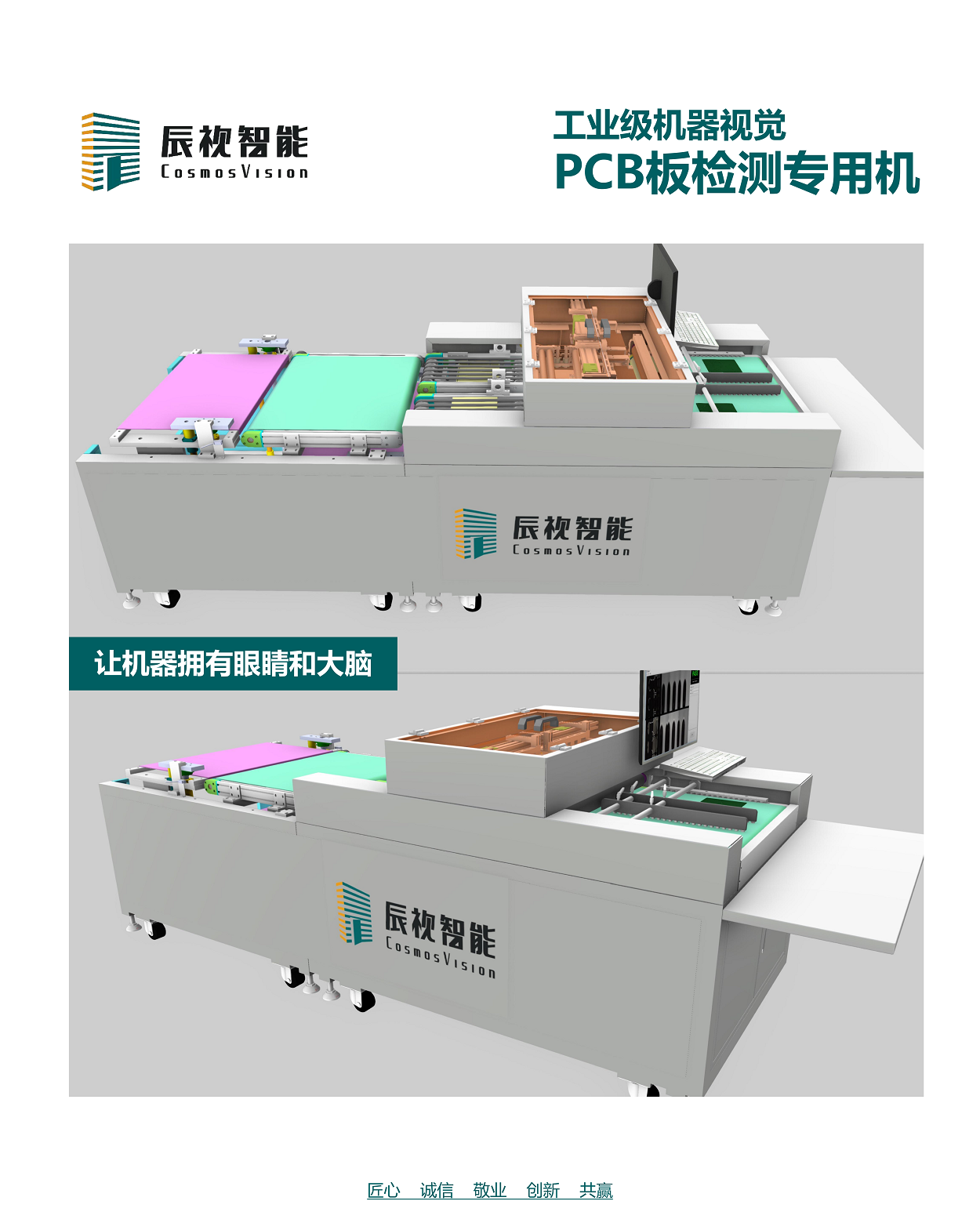

PCB板检测专用机

PCBDetection是辰视机器人基于先进人工智能技术开发的PCB线路板在线表面缺陷检测设备,可以检测包括划痕、露铜、短路、开路等几十种常用缺陷。软件操作流程简单,速度快、精度高、鲁棒性好。
